Installer un thermostat automatique sans fil

Publié le par DiDius

Me trouvant en travaux du côté de la chaudière, pourquoi ne pas en profiter pour installer un  thermostat automatique sans fil, pour 100€ il y a de bonnes économies de chauffage en perspective.



DSCN4466

ici la partie électrique est au sommet de la chaudière



Réduire le chauffage automatiquement en son absence ou la nuit, ajuster le chauffage à la température désirée...voilà qui mérite quelques efforts et ils sont plus liés à la compréhension du système qu'à la mise en oeuvre qui demande à faire quelques trous pour poser les deux boitiers et un peu d'électricité pour brancher le récepteur à la chaudière.



Question chaudière, pas de complexe à avoir, la nôtre a 15 ans donc à priori, ce n'est pas le top question electronique.


Et pourtant c'est très simple !



Le boitier émetteur (un "Confort Crono Radio" d'Equation) se pose dans la pièce de vie, à un endroit éloigné des sources de chaleur, du soleil, etc. à 1m 50.

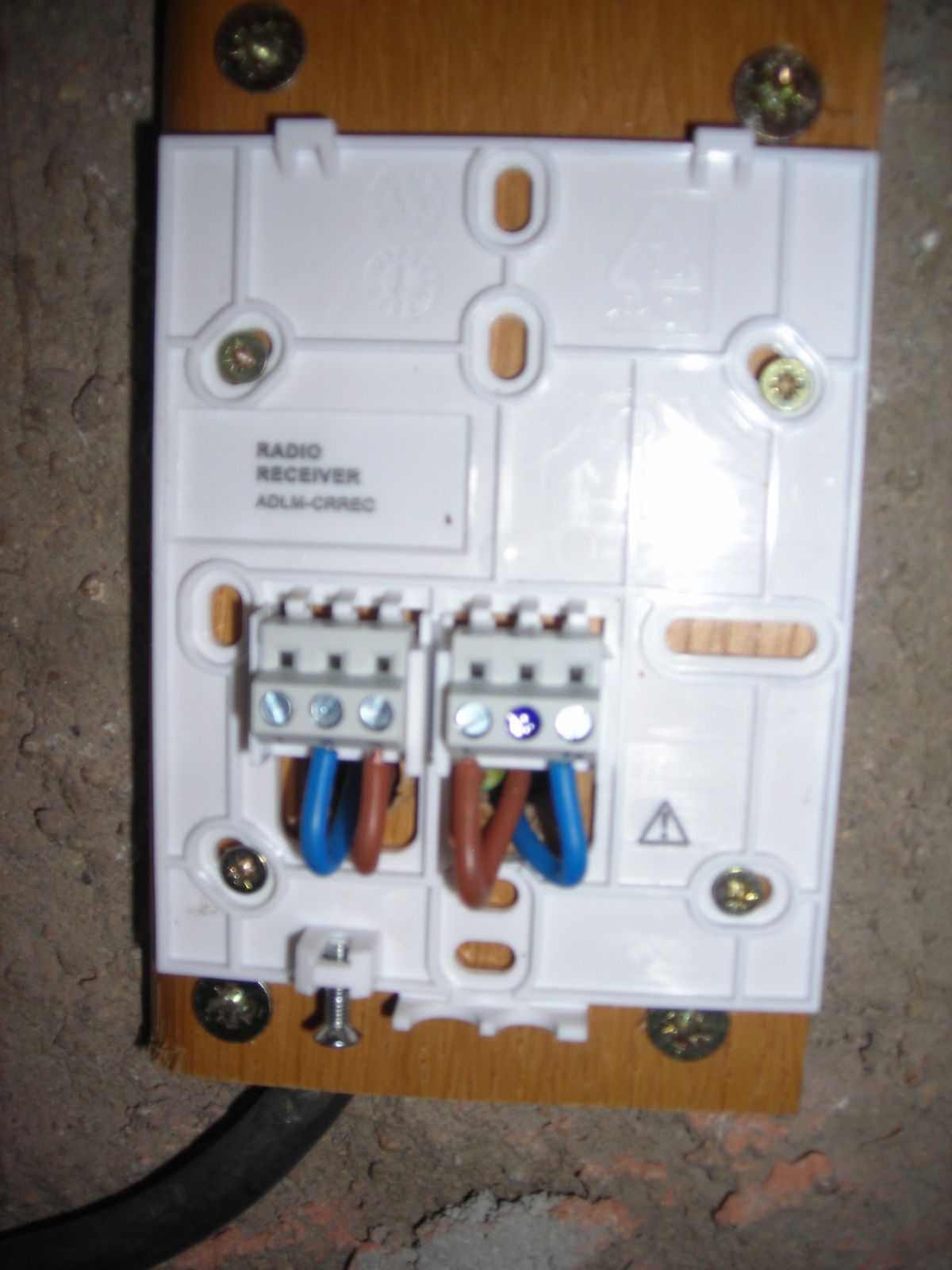

Le récepteur est à poser près de la chaudière.



Pour moi, la pricipale difficulté est de brancher le récepteur sur la chaudière.



DSCN4470



J'avais ma petite idée mais pas moyen d'avoir un avis auprès des vendeurs. C'est la hotline de Leroy qui a confirmé ce que je pensais. Les deux fils du récepteurs remplace le shunt (pont) présent dans le cablage de la chaudière. Ainsi il pilote le brûleur et le circulateur.



Pour ma chaudière, une Ferroli GN 1, c'est le 9 et le 10.



ferroli GN1



Voilà, une fois branché, il n'y plus qu'à accorder l'émetteur et le récepteur et à trouver le réglage adéquat en fonction de son mode de vie.



Et ça marche, parole de Didius !








Publié dans Chauffage

Commenter cet article

Grégory 21/01/2013 14:52


Salut Didius,


Merci pour ta réponse rapide.Ca ma permis d'ouvrir l'emballage ce WE sans regret et je l'ai donc installé hier.


Aucun souci les 2 (emetteurs + récepteur) communiquent bien. Ils se sont "associés" directement sans apprentissage dès la mise sous tension.


Pour la question plus haut (comment sait on quel fil on met sur 2 et sur 3?) --> je me suis pas posé de question, j'ai 2 fils "pilote" qui viennent de la chaudière, j'ai pris le premier je
l'ai mis sur 2, et le 2eme sur 3, je pense pas que ca ait une importance (ou alors j'ai eu du bol :-) )


Les +:


les plages horaires du mode auto sont déjà enregistrés et ça colle quasi à mon quotidien.


J'ai pu fixer mon thermostat à un endroit plus approprié que l'ancien (j'avais un filaire dans une piece froide et mal isolé de la maison) sans tout péter et faire passer des fils dans tous les
coins.


On peut utiliser le thermostat sur un petit pied et on peut ainsi le placer dans une autre pièce de la maison si on veut.(meme si je ne pense pas avoit cet usage...)


Les -:


Notice assez light


on verra au fur et à mesure (longévité des piles, pb de connexion?..) l'avenir nous le dira :-)





Merci encore


A +


Greg

DiDius 23/01/2013 00:50



merci Greg, content que tu t'en sois bien tiré,


amicalement



grégory 18/01/2013 11:20


Bonjour,


J'ai fait l'acquisition d'un thermostat sans fil Equation Crono de Leroy Merlin.


La portée entre le thermostat est le récepteur est de 50m (cf notice).


Pour ma part, le récepteur sera à moins de 10m mais de l'autre coté d'un mur porteur de la maison. (mur en brique)


Question: est ce la communication sera bonne qd meme entre emetteur et récepteur?


Merci!


Et merci pour votre article!

DiDius 19/01/2013 09:57



Bonjour et merci !


Dans mon cas, les deux appareils de communication sont séparés par une cloison en brique et un mur porteur en parpaing d'argile. Aucun souci, ça marche à la perfection.


J'en profite pour dire qu'en cas de coupure de courant, au rétablissement du courant les deux appareils se synchronisent tous seuls. Il faut atteindre un certain temps...


J'espère avoir répondu,


A bientôt !



Poupi 11/01/2013 14:47


Bonjour,


J'ai acheté le même thermosta, seulement la notice est vraiement légère ...


Pour le shunt et le raccordement à la chaudière pas de soucis mais pour le raccordmeent éléctrique y a t il un sens à respecter (quel fil en 2 et quel fil en 3) ,


merci d'avance.

DiDius 13/01/2013 11:01



je ne peux pas me replonger dans le dossier. Je m'en suis sorti en appelant la hotline de Leroy Merlin, très pro et très efficace. Je vous le conseille. Cordialement.



bruno 15/08/2012 21:07


bonjour apres avoir vue votre instalation je me demandais si votre circulateur tourne en continue car selon votre branchement votre circulateur ne tourne que quand le bruleur tourne et se n'est
pas econmique

DiDius 18/08/2012 17:20



bonne question, je ne me souviens pas. en tous cas, je viens de faire le plein de fioul et j'ai économisé 28% de fioul avec 2/3 de surface en plus.


mais je vérifierai, je crois qu'il tourne ;)



tiller 28/05/2012 18:30


bonjours didius,je vien d acheter le meme thermostat d ambiance,mais je comprend pas comment brancher le recepteur,j ai deux fils a la chaudiere, mais je ne sais pas ou y brancher,sur 2 et 3 et
sur l et n sur lur le recepteur

DiDius 30/05/2012 09:35



là c'est un peu loin pour moi, si mon article n'est pas assez expiscite, je fais une photo des branchements, dis moi...
