SOS Question chauffage

Publié le par DIDIUS

Me voilà, un peu tôt à mon goùt, à régler les questions de chauffage.

Je n'ai pas vraiment eu le temps d'approfondir la question mais bon, il faut que je me décide dans la mesure où le sujet fait partie du traitement de la liaison entre l'ancien et le nouveau bâtiment.

Pour info, je dispose d'une installation existante de chauffage au fioul qui nous donne satisfaction à tous points de vue.

Je n'ai pas eu de difficulté à calculer la puissance des radiateurs nécessaires à ajouter à l'installation.

Le total de puissance nécessaire pour toute l'installation, dans les 12 Kw, me semble couverte par les 23 kw de puissance de la chaudière.  En fait, actuellement, quand on chauffe, nous l'utilisons au ralenti, ce qui me fait dire qu'elle doit pouvoir absorber une extension, même si elle double la puissance nécessaire.

Là où les choses se compliquent, c'est que je me repique sur du tuyau de 22 mm pour dériver vers une nourrice qui alimentera 4 radiateurs dans le nouveau et le reste de l'installation dans l'ancien.

Comme l'ancien repart sur du 18 mm pour finir sur du 14 mm, je me demande si je dois alimenter mes nouveaux radiateurs sur du diamètre 20 ou 16 (en PER).

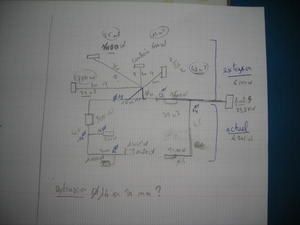

J'ai fait un schéma ci joint pour comprendre avec les cotes, est ce quelqu'un pourrait me conseiller ?

Publié dans Plomberie

Commenter cet article

jfb 29/09/2009 22:40


 Bonjour je viens juste d'arriver, un peu en retard , j'espère que depuis 2008 les radiateurs chauffent. Je suis chauffagiste et pour le raccordement on procède généralement comme cela : on
part du radiateur installé en DN 14 et a chaque nouveau on augmente de diamètre, donc le premier en 14 le second toujours en 14 mais repiqué sur du 16 et comme ça jusqu'à la chaudière . Avec du PE
on peut passer du 16 a condition que l'alimentation de la nourrice soit suffisante pour 2 radi alim en 16 pour 3 en 18 .....l'alim des radi peut ce faire en 20 mais pas obligatoirement. pour ma
part je n'utilise que du cuivre car avec le Pe je trouve que les instal s'encrasse beaucoup même bien nettoyée avant mise en eau et traité. Voila c'était juste pour faire un petit point pour ceux
que ça peut aider .Bon courage


DIDIUS 30/09/2009 17:09


Merci Jfb...en plus, il va falloir que je m'y mette...en effet, je n'ai pas encore fait l'installation de chauffage mais ça va être prochainement d'actualité !

Donc, si j'ai bien compris, je peux tout passer en PER de 20 à partir de ma nourrice ? A vrai dire, j'ai acheté le matos, il faut que je vérifie ce que j'ai pris...

En tous cas, merci de suivre, je risque d'avoir besoin de tes conseils rapidement !


L.G. 09/05/2008 21:38

ça chauffe...

DIDIUS 10/05/2008 09:40


J'ai mis en place la hot line !


guy 09/05/2008 16:30

bonjour didius je te suit depuis lontemps déjà bon moi je te conseille de repartir en ø20 pour des rédiateur c'est mieux après tu fais comme tu veux moi je travaille dans le batiment dans le secteur de la métallerie serrurerie et dans mon cfa en bp les gas le font en ø20 bon a plus

DIDIUS 10/05/2008 09:40


Merci Guy pour ton conseil. Hier, un vendeur m'a conseillé la même chose, relier mon diamètre 22 à la clarinette avec du 20 et après, tout est bon selon lui, 20 ou 16.

A bientot sur le blog et bonnne réussite dans tes études !
